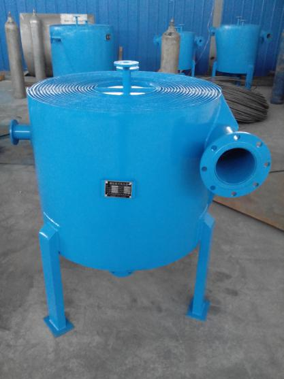

螺旋板换热器参数的计算

时间:2022-06-28 作者: 阅读:5965

螺旋板换热器参数计算

一、面积计算:

Q=3.6 K Δt S

Q:需要热交换的热量,单位kj

K:总传热系数,单位W/(m2.)

Δt:平均(对数)温差

S:换热面积


对数/平均温差因为在冷凝器板换系列的换热器中温度是变化的为了我们更好的选型计算所以出来一个相对准确的数值,

△T1/△T2>1.7时 用公式: t=△T1-△T2/㏑(△T1/△T2.

如果△T1/△T2≤1.7时,t=△T1+△T2/2

二种流体在热交换器中传热过程温差的积分的平均值。

逆流时△T1=T1-t2 △T2=T2-t1

顺流时△T1=T1-t1 △T2=T2-t2

其中

T1 —— 热流进口温度

T2—— 热流出口温度

t1—— 冷流进口温度

t2——冷流出口温度

ln——自然对数

二、通道确定

Q=3600hbv

Q:流量

h:板幅

b:通道宽度,通道宽度应大于等于8mm

v:流速
